ECOrec® CITY 12 Acústico

Como hoja principal de cerramientos de fachada y como divisoria interior, incluidas separaciones entre unidades de uso, medianeras, compartimentaciones y petos de cubierta o terraza. El DAU evalúa un sistema no portante : se apoya en la estructura y no contribuye a la resistencia estructural del edificio. La solución debe definirse con sus revestimientos, aislamiento, uniones y condiciones de apoyo para el uso previsto.

El DAU 22/131, edición C de 29/07/2026 , recoge la evaluación del sistema y sus condiciones de diseño, ejecución y mantenimiento. Sus prestaciones son aplicables cuando se respetan los componentes y las condiciones descritas. La justificación del cerramiento completo corresponde al proyecto: estabilidad, fuego, acústica, comportamiento térmico, humedad y encuentros. Los revestimientos y las carpinterías no quedan evaluados como productos por este DAU. Consulta la edición vigente en el registro del ITeC.

No hay una dimensión única aplicable a todos los paños. Hay que comprobar la estabilidad frente al viento, el peso propio y los revestimientos, teniendo en cuenta altura, longitud, huecos, apoyos, anclajes y movimientos de la estructura. El DAU aporta propiedades para el cálculo y criterios de diseño. Las zonas de esquina y los paños más expuestos al viento requieren especial atención.

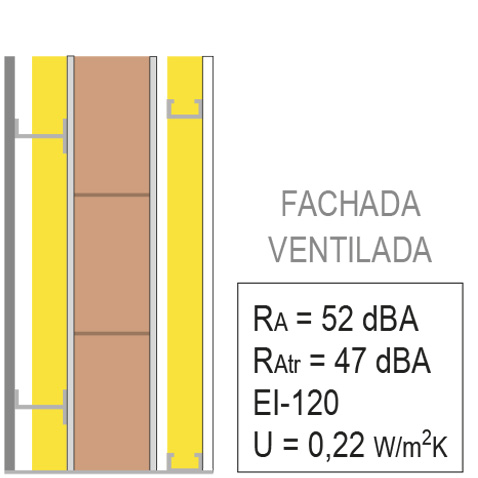

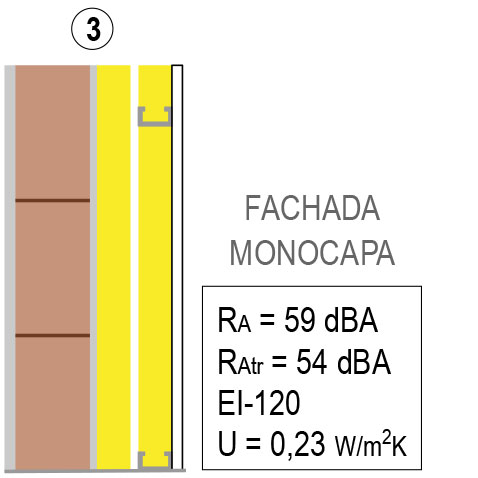

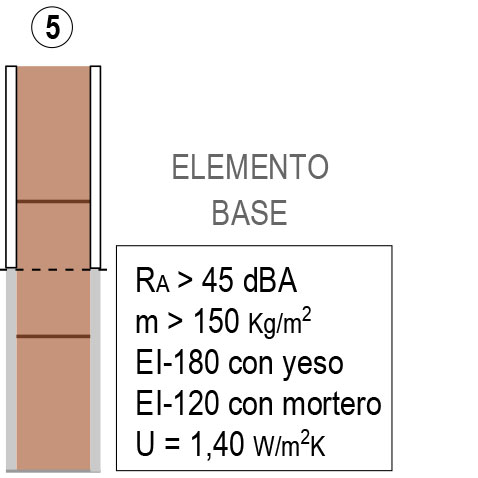

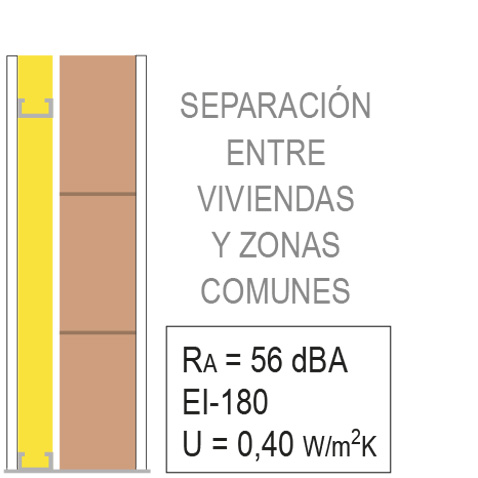

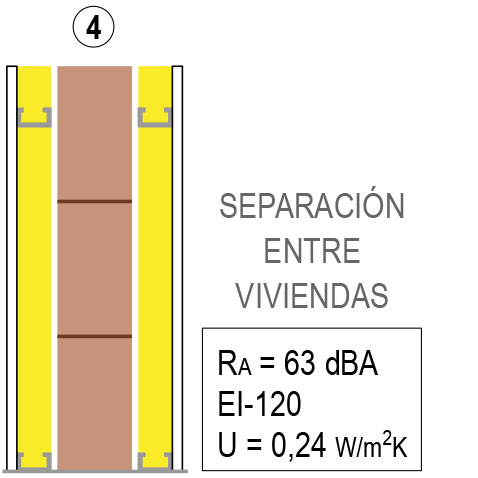

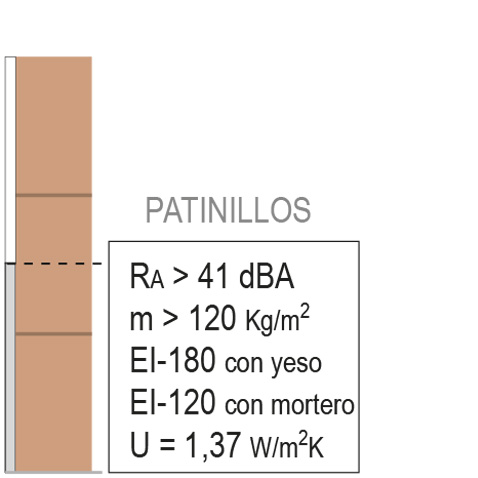

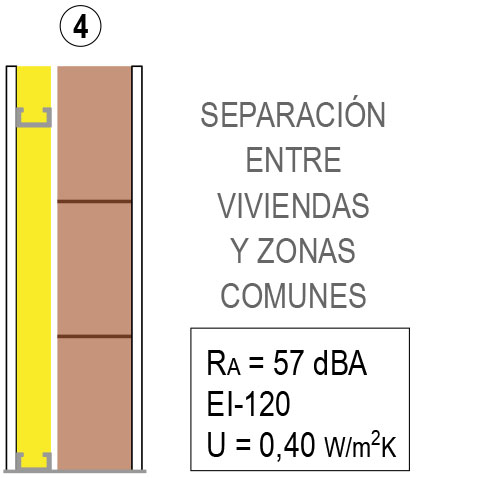

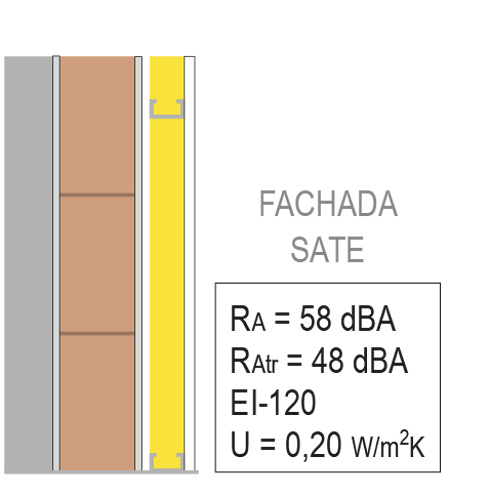

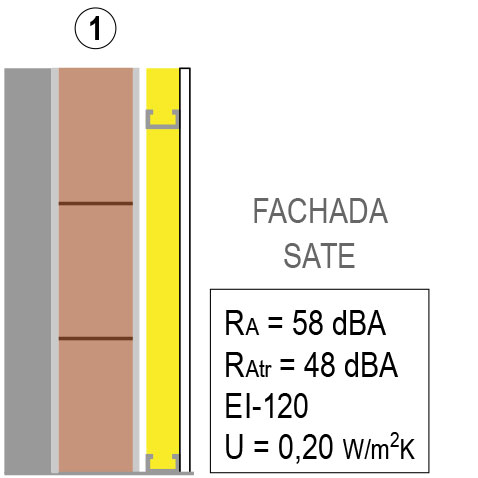

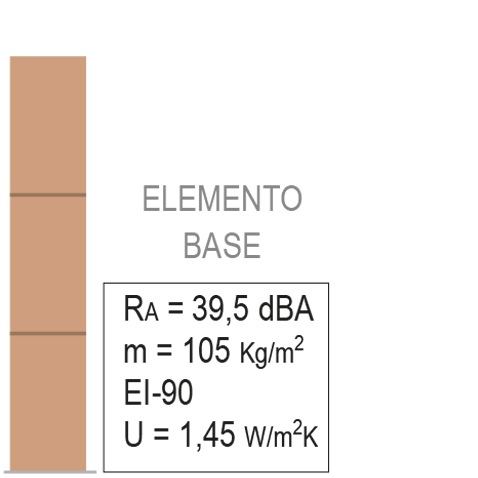

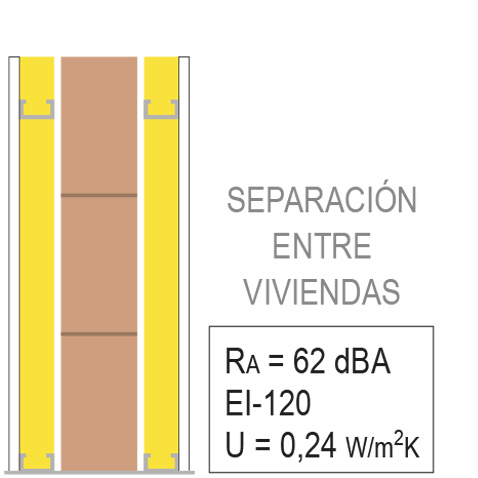

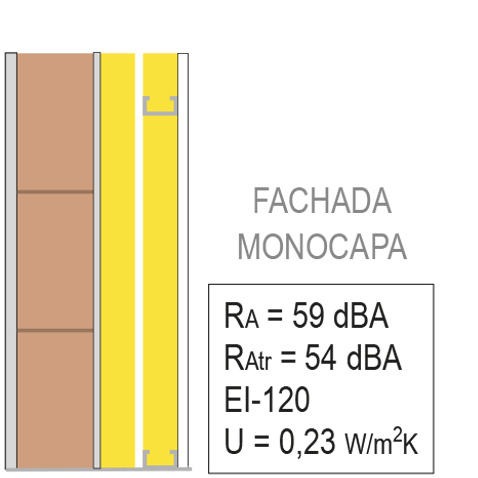

El DAU recoge RA = 39,5 dBA y RAtr = 36 dBA para la hoja sin revestimientos. Las tablas 9.3 y 9.4 dan referencias para composiciones concretas con revestimientos y trasdosados; no deben trasladarse a otra composición sin comprobarla. La solución del proyecto debe justificar las exigencias acústicas considerando sus capas, la desolidarización y los encuentros. Para los trasdosados descritos, el DAU indica una separación mínima de 10 mm respecto a la hoja principal para evitar puentes acústicos.

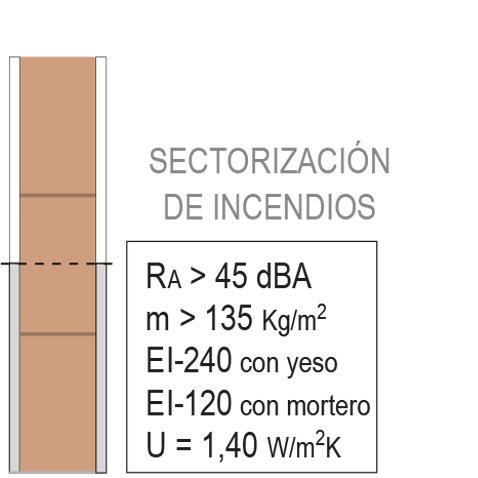

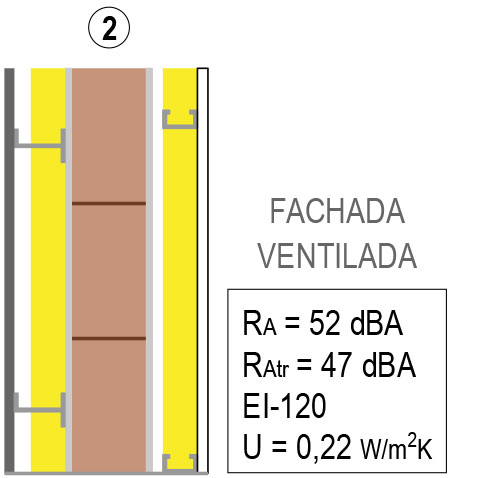

La pieza y el mortero ECOrec® tienen clasificación A1 de reacción al fuego . Esta clasificación no equivale a una resistencia EI del cerramiento. El apartado 4.3.2 del DAU considera respuesta a determinadas exigencias EI 120 con revestimiento por una cara , en las condiciones que allí se describen. No debe atribuirse ese resultado a la hoja desnuda. Las juntas, los encuentros y las espumas utilizadas deben mantener la prestación exigida; en fachadas ventiladas también debe estudiarse la propagación por la cámara.

La primera hilada se nivela sobre una maestra de mortero tradicional que absorba las irregularidades del soporte. Las siguientes hiladas se ejecutan con el mortero específico ECOrec® en junta fina. La planeidad del arranque condiciona la continuidad de la fábrica: la junta fina no se utiliza para corregir desniveles. Respeta las condiciones de amasado y puesta en obra del sistema.

El proyecto debe definir los anclajes a pilares y la compatibilidad con los movimientos de la estructura. Para los encuentros descritos con pilares de hormigón, el DAU indica flejes de unión de 250 mm , fijados mediante anclaje mecánico, cada tres hiladas, aproximadamente 750 mm . En el encuentro superior con el forjado se deja una holgura de 20 a 30 mm y se especifica su relleno. Si se usan espumas de baja expansión, deben ser adecuadas para la resistencia al fuego exigida al cerramiento.

La fábrica de ECOrec® CITY 12 Acústico incorpora piezas PILAR CITY 12 . En sus alvéolos se aloja la armadura vertical anclada al forjado mediante resina y se realiza el macizado con mortero de cemento M-5 o superior . La altura del peto, el armado, sus anclajes y la separación entre pilares se definen mediante cálculo para las acciones del proyecto.
